[태양전지 교과서] Week 3 - Connecting PV to outside

그림들의 출처는 모두 EPFL의 MICRO-565, IEM NEUCHATEL PV-lab 에 있습니다

Prof. Christophe Ballif

태양전지에서 만든 전류를 우리가 직접 사용할 수 있게 하려면 여러 가지 장치가 필요하다. 그 중 하나가 inverter이다.

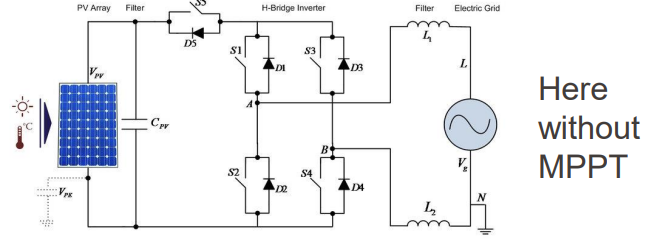

Inverter는 직류 DC를 교류 AC로 바꾼다. 사실 inverter부분은 잘 이해도 안 되고 개념도 생소해서 그렇게 설명할 부분이 없다.

​

인터버의 몇 가지 기능을 꼽자면

1) curtailing

injected power를 제한해서 overload되는 것을 막는다. 너무 큰 전력을 생산해내는 PV module의 경우, 어느 한계 이상의 전력이 생산될 경우 시스템이 망가질 수 있다. 또한, 인버터는 frequency peaks를 보상하여 큰 피해를 막는다.

2) reactive power 제공

injected되는 전류의 phase angle를 바꾼다.

​

인터버 말고 배터리도 필요하다

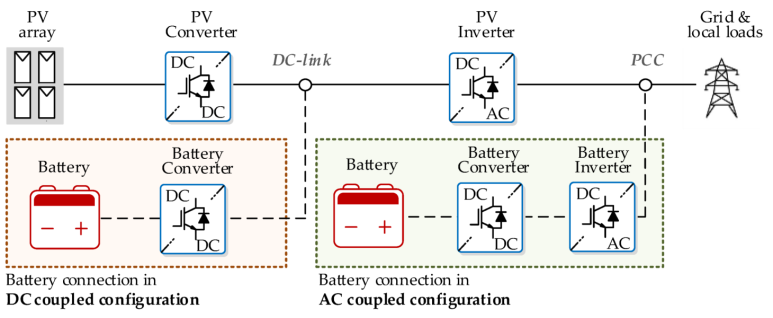

위 그림을 보면 PV converter가 DC를 DC로 바꾸고 있다. 이게 무슨 의미없는 행동이냐 그럴 수도 있겠지만 전류를 system이 stable할 수 있도록 해주는 과정이다. 배터리는 태양전지가 만든 전력 중 지금 당장 사용하지 않는 전력을 저장하기 위해 필요하다. 배터리에도 DC연계, AC연계 2가지 종류가 있는데 DC연계된 배터리는 효율이 높고 한 개의 inverter만 필요하다는 장점이 있다. AC연계 배터리의 경우 배터리를 나중에 추가할 수 있다는 장점이 있다.
